永磁感应子式（混合式）步进电机

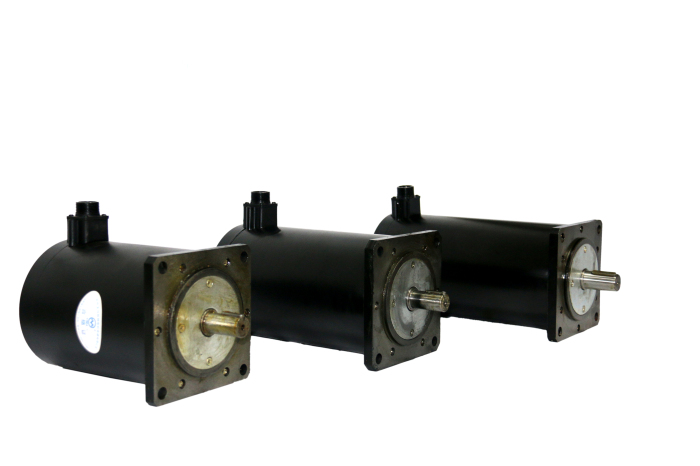

- 永磁感应子式步进电机·110BYG 2相，3相 系列
- 咨询热线：0519-88775581
- 分享到：
- 立即咨询
产品详细内容
技术参数
| 型号 | 相数 | 步距角
(DEG.) | 电压
(V) | 电流
(A) | 静转矩
(N.m) | 空载运行频率
(KHZ) | 转动惯量
(Kg.cm2)) | 接线 | 备注 |
| 110BYG2500 | 2/4 | 0.9°/1.8° | 120-310 | 4 | 8.0 | ≥15 | 6 | 1 | |
| 110BYG2501 | 2/4 | 0.9°/1.8° | 120-310 | 4 | 12 | ≥15 | 11 | 1 | |
| 110BYG2502 | 2/4 | 0.9°/1.8° | 120-310 | 5 | 20 | ≥20 | 15 | 1 | |
| 110BYG2600 | 2/4 | 0.75°/1.5° | 120-310 | 4 | 8.0 | ≥15 | 6 | 1 | |
| 110BYG2601 | 2/4 | 0.75°/1.5° | 120-310 | 4 | 12 | ≥20 | 11 | 1 | |
| 110BYG2602 | 2/4 | 0.75°/1.5° | 120-310 | 5 | 20 | ≥20 | 15 | 1 | |
| 110BYG3500 | 3 | 0.6°/1.2° | 120-310 | 3 | 8.0 | ≥25 | 6 | 2 | |
| 110BYG3501 | 3 | 0.6°/1.2° | 120-310 | 3 | 12 | ≥30 | 11 | 2 | |
| 110BYG3502 | 3 | 0.6°/1.2° | 120-310 | 3 | 16 | ≥30 | 15 | 2 | |
| 110BYG3503 | 3 | 0.6°/1.2° | 120-310 | 3 | 20 | ≥30 | 18 | 2 | |

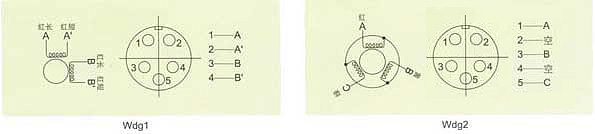

接线图

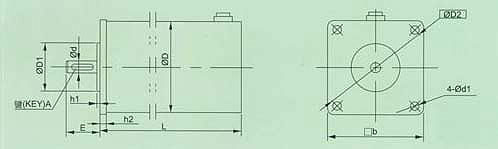

外形图
外形安装尺寸
| 型号 | ΦD | ΦD1 | h1 | h2 | Φd | E | □b | L | 键A | ΦD2 | Φd1 | 备注 |
| 110BYG2500 | 110 | | 4 | 8 | | 35 | 112 | 100 | 半圆键4×Φ19 | 132 | 9 | |
| 110BYG2501 | 110 | | 4 | 8 | | 35 | 112 | 155 | 半圆键4×Φ19 | 132 | 9 | |
| 110BYG2502 | 110 | | 4 | 8 | | 35 | 112 | 190 | 半圆键4×Φ19 | 132 | 9 | |
| 110BYG2600 | 110 | | 4 | 8 | | 35 | 112 | 100 | 半圆键4×Φ19 | 132 | 9 | |
| 110BYG2601 | 110 | | 4 | 8 | | 35 | 112 | 155 | 半圆键4×Φ19 | 132 | 9 | |
| 110BYG2602 | 110 | | 4 | 8 | | 35 | 112 | 190 | 半圆键4×Φ19 | 132 | 9 | |
| 110BYG3500 | 110 | | 4 | 8 | | 35 | 112 | 100 | 直键6×30 | 132 | 9 | |
| 110BYG3501 | 110 | | 4 | 8 | | 35 | 112 | 155 | 直键6×30 | 132 | 9 | |
| 110BYG3502 | 110 | | 4 | 8 | | 35 | 112 | 190 | 直键6×30 | 132 | 9 | |
| 110BYG3503 | 110 | | 4 | 8 | | 35 | 112 | 220 | 直键6×30 | 132 | 9 | |
矩频特性
