技术参数
| 型号 | 相数 | 步距角 (DEG.) | 电压 (V) | 电流 (A) | 保持转矩 (kg.cm) | 空载启动频率 (HZ) | 运行频率 (HZ`) | 接线图 | 备注 |
| 130BC3100 | 3 | 0.6°/1.2° | 80-300 | 8 | 11.76(120) | 1450 | 15000 | 1 | |
| 130BC3100B | 3 | 0.6°/1.2° | 80-300 | 10 | 17.64(180) | 1300 | 15000 | 1 | |
| 130BC3100A | 3 | 0.6°/1.2° | 80-300 | 10 | 19.6(200) | 1300 | 15000 | 1 | |
| 150BF003 | 5 | 0.75°/1.5° | 80-300 | 13 | 15.68(160) | 2600 | 12000 | 2 | |
| 150BF003A | 5 | 0.75°/1.5° | 80-300 | 13 | 19.6(200) | 2600 | 12000 | 2 |

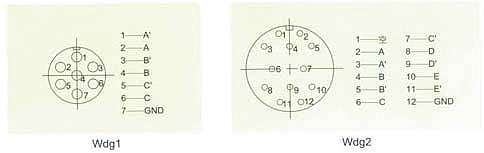

接线图

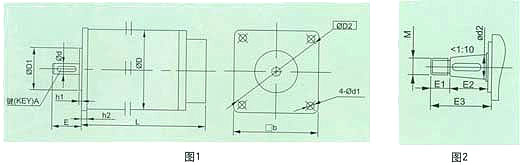

外形图
外形安装尺寸
| 型号 | ΦD | ΦD1 | □b | Φd1 | E | Φd | L | h1 | h2 | ΦD2 | 键A | E1 | E2 | M | Φd2 | E3 | ||||||
| 130BC3100 | 130 |
| 134 | 11 | 42 |
| 180 | 5 | 10 | 155 | 平键6×30 | 12 | 40 | 12×1.25 | 22 | 58 | ||||||
| 130BC3100B | 130 |
| 134 | 11 | 42 |
| 210 | 5 | 10 | 155 | 平键6×30 | 12 | 40 | 12×1.25 | 22 | 58 | ||||||
| 130BC3100A | 130 |
| 134 | 11 | 42 |
| 240 | 5 | 10 | 155 | 平键6×30 | 12 | 40 | 12×1.25 | 22 | 58 | ||||||
| 150BF003 | 150 |
| 150 | 12 | 178 | 5 | 10 | 170 | 半圆键4×16 | 10 | 30 | 12×1.25 | 18 | 47 | ||||||||
| 150BF003A | 150 |
| 150 | 12 | 215 | 5 | 10 | 170 | 半圆键4×16 | 10 | 30 | 12×1.25 | 18 | 47 |

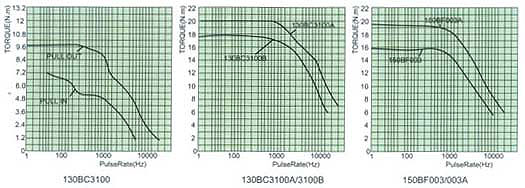

矩频特性
